Popis

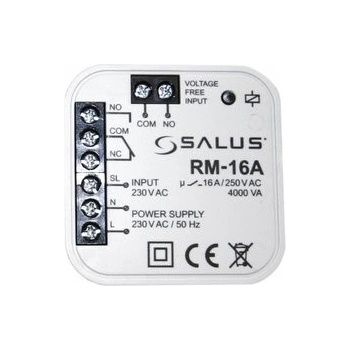

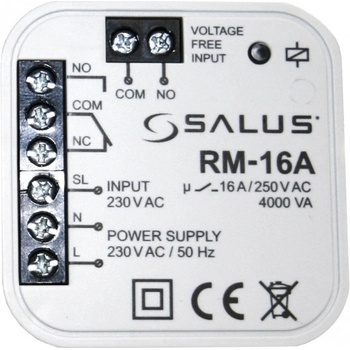

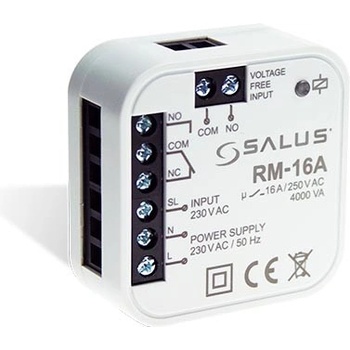

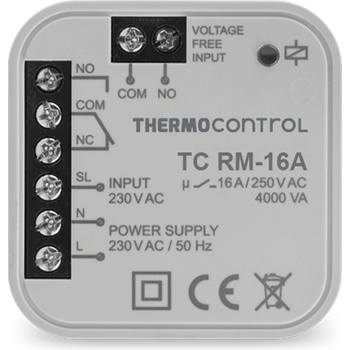

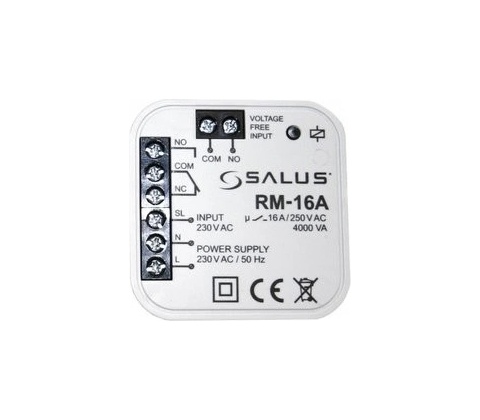

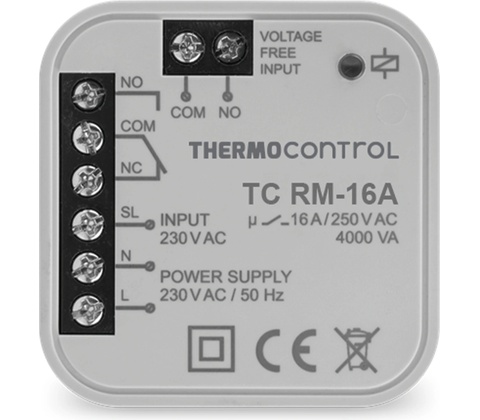

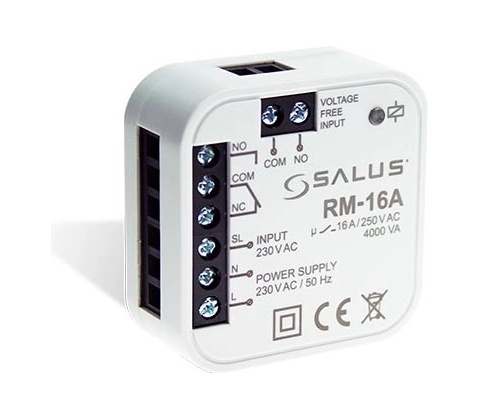

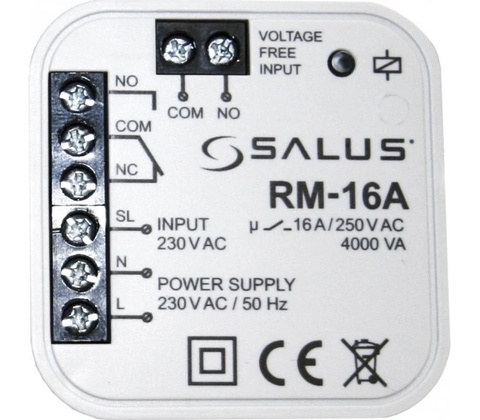

Modul pomocného relé RM-16A spíná a rozpíná obvod. Rozšiřuje možnosti výstupního kontaktu zařízení.
Zde jsou některé příklady aplikací modulu RM-16A.
1. Připojte...
Modul pomocného relé RM-16A spíná a rozpíná obvod. Rozšiřuje možnosti výstupního kontaktu zařízení.
Zde jsou některé příklady aplikací modulu RM-16A. 1. Připojte termostat s napěťovým výstupem 230V (např.VS30 / RT200 / ERT20 / ERT30 / ERT50 /VS10) pro plynový kotel, který vyžaduje beznapěťový kontakt NO / NC / COM. 2. Připojte termostat teploty se spínaným kontaktem NO / COM (např. 091FL) do kotle, který vyžaduje NC / COM (rozpínací kontakt). 3. Připojte přijímač s větším výkonem než dovoluje relé v termostatu. Maximální zátěž nesmí přesáhnout 16A. 4. Připojte k centrální svorkovnici (KL06 / KL08NSB / KL08RF / KL10 / KL10RF) jiné zařízení než termoelektrické pohony, např. chcete-li připojit čerpadlo nebo elektrické topné rohože namísto termoelektrického pohonu.
Technické parametry
Napájení 230V AC 50Hz
Maximální odporová zátěž 16 A
Vstupy
NO / COM – připojení termostatu s beznapěťovým výstupem NO / COMSL – připojení termostatu s napěťovým výstupem 230V
Výstupy
NO / COM / NC – beznapěťový kontakt
Rozměry [mm] 47 x 47 x 20
