AURATON TAURUS

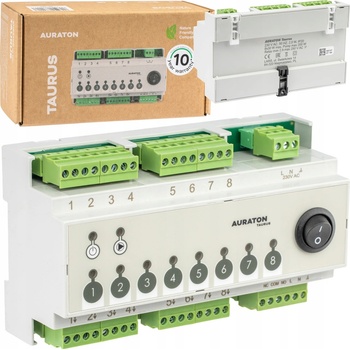

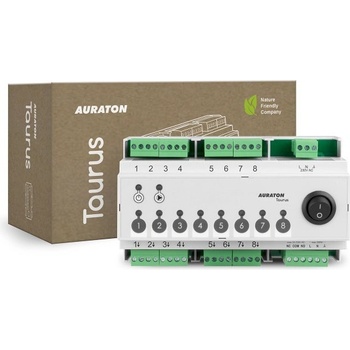

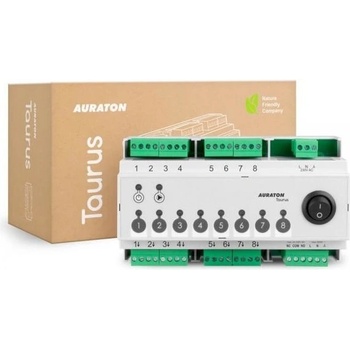

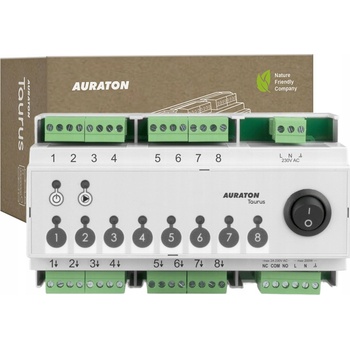

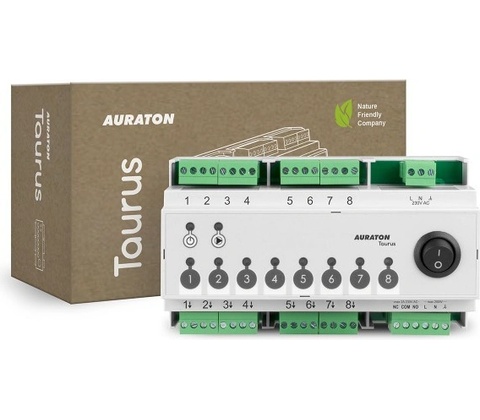

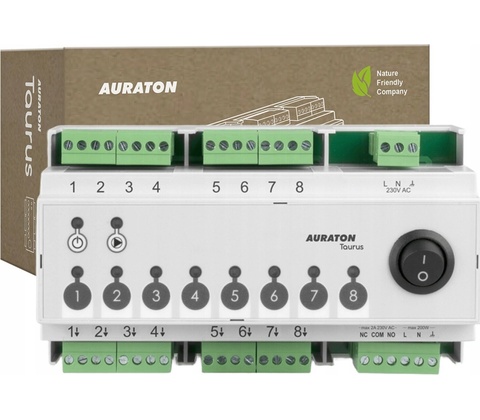

Regulační svorkovnice pro podlahové topení AURATON Taurus – 8D PRO (8 zón, na DIN lištu)

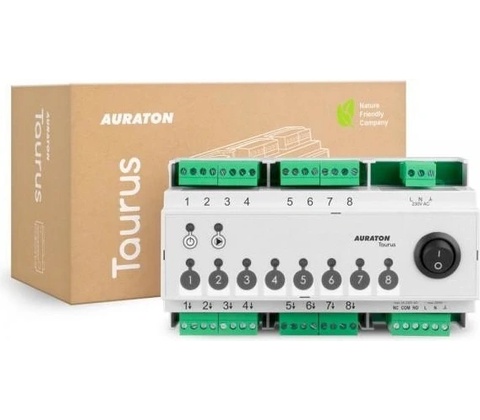

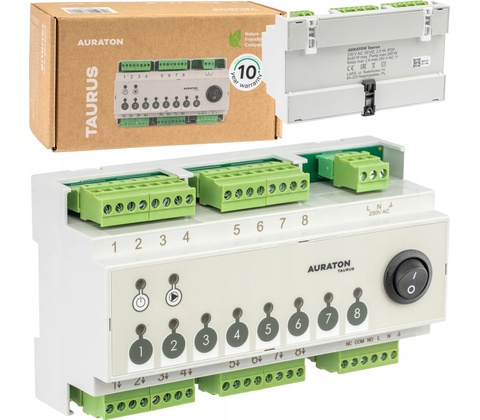

Drátová centrální řídicí svorkovnice AURATON Taurus (8D PRO) představuje modulární ovládací terminál určený k montáži do elektrických rozvodnic a skříní na standardní DIN lištu (modulární šířka odpovídající systémovým prvkům AURATON PRO). Jednotka slouží jako centrální uzel pro drátové propojení až 8 prostorových termostatů s elektrotermickými servopohony na rozdělovači teplovodního podlahového či radiátorového vytápění. Zajišťuje logické, bezpečné a systémové řízení zón bez nutnosti vytváření nepřehledných elektroinstalačních spojů.

Jednotka pracuje s napájením 230 V AC a poskytuje 8 nezávislých výstupních kanálů, z nichž každý umožňuje připojení až 3 elektrotermických servopohonů (celkem až 24 pohonů na jednu svorkovnici). Součástí je integrovaný výstup 230 V pro přímé napájení oběhového čerpadla ÚT a beznapěťové spínací relé se suchými kontakty (COM, NO, NC) pro bezpečné ovládání kotle, tepelného čerpadla nebo jiného zdroje tepla. Svorkovnice disponuje inteligentním systémem časového zpoždění – po požadavku na topení se nejprve otevřou příslušné pohony a teprve s odstupem cca 3 minut sepne čerpadlo a zdroj tepla, což chrání oběhové čerpadlo před hydraulickým přetížením do uzavřeného okruhu. Pro maximální komfort při montáži je přístroj vybaven vytahovacími svorkovnicemi a přehlednou LED signalizací provozu.

Pro koho a do jakých instalací je svorkovnice AURATON Taurus ideální:

• Drátové instalace podlahového vytápění s až 8 zónami: Novostavby i rekonstrukce s připravenou kabeláží od pokojových termostatů k rozdělovači.
• Rozvaděče a technické skříně: Kompaktní provedení na DIN lištu umožňuje čistou instalaci do domovních rozvodnic nebo přímo do skříní rozdělovačů.
• Automatické odstavení čerpadla a zdroje tepla: Zabraňuje zbytečnému chodu čerpadla i kotle, pokud jsou všechny topné zóny natopeny a ventily uzavřeny.
• Kombinované soustavy kotel + zónové okruhy: Spínání libovolného plynového, elektrického nebo peletového kotle přes beznapěťový kontakt.

Proč zvolit drátovou svorkovnici AURATON Taurus (8D PRO):

• 8 nezávislých topných zón: Schopnost obsloužit až 24 servopohonů (max. 3 pohony na kanál) pro ucelené řízení celého podlaží.
• Ochranná prodleva pro čerpadlo: 3minutové zpoždění startu čerpadla poskytuje elektrotermickým pohonům čas na otevření.
• Vytahovací odpojitelné svorky: Usnadňují a urychlují připojení vodičů i ve stísněném prostoru rozvodnice.
• Beznapěťový kontakt kotle: Univerzální relé (COM/NO/NC) kompatibilní s drtivou většinou moderních zdrojů tepla.

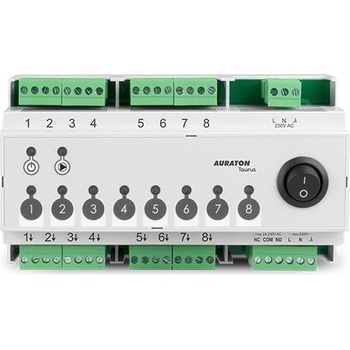

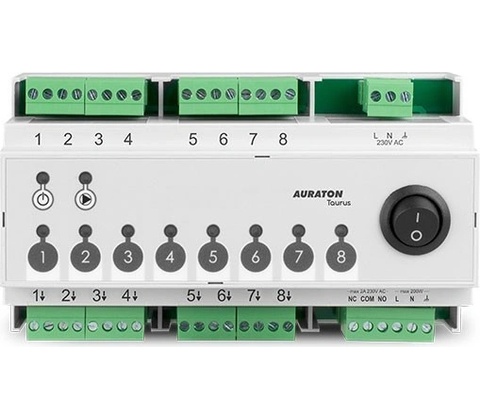

• Přehledná LED indikace: Světelné diody na čelním panelu okamžitě informují o napájení, chodu čerpadla i stavu sepnutí jednotlivých zón.
• Montáž na DIN lištu: Profesionální průmyslový standard uchycení do plastových či oceloplechových rozvodnic.

Montážní doporučení a postup zprovoznění:

• Veškeré elektroinstalační práce provádějte výhradně při odpojeném síťovém napájení 230 V.
• Jednotku zacvakněte na montážní DIN lištu v rozvodnici nebo ve skříni rozdělovače.
• Pro pohodlnější zapojení vysuňte připojovací bloky svorkovnic z těla přístroje.
• Připojte síťové napájení 230 V (L, N, PE), vodiče od drátových pokojových termostatů ke vstupům příslušných zón a elektrotermické pohony 230 V k odpovídajícím výstupům.
• Oběhové čerpadlo ÚT zapojte na výstupní svorky čerpadla a spínací linku kotle připojte na bezpotenciálové svorky relé (COM + NO).
• Po kontrole zapojení nasaďte svorkovnice zpět, zapněte síťový vypínač a pomocí sepnutí termostatů ověřte správnou funkci otevírání pohonů i startu čerpadla.

Technické parametry:

• Výrobce / Model: LARS AURATON / Taurus (8D PRO)
• Typ zařízení: Drátová řídicí svorkovnice pro zónovou regulaci vytápění
• Montáž: Na DIN lištu (do rozvodnice)
• Napájecí napětí: 230 V AC, 50 Hz
• Vlastní příkon: cca 1,5 W
• Počet nezávislých topných zón: 8 zón
• Zatížitelnost výstupů pro pohony: Až 3 elektrotermické hlavice 230 V na jednu zónu (cca 30 W / zóna)
• Výstup pro čerpadlo ÚT: Spínané napětí 230 V AC (max. 200 W)
• Výstup pro kotel ÚT: Beznapěťové relé (suché kontakty COM, NO, NC), 230 V AC / 2 A
• Časové zpoždění čerpadla a kotle: cca 3 minuty
• Signalizace provozu: Optická LED (stav napájení, čerpadlo, aktivní zóny 1–8)
• Provedení svorek: Odpojitelné (vytahovací) šroubové svorkovnice

Často kladené otázky (FAQ): • V čem se liší model Taurus (8D PRO) od modelu Aries (RTH 8D PRO)?

Model AURATON Taurus je určen pro čistě drátové propojení s pokojovými termostaty. Model AURATON Aries (RTH 8D PRO) obsahuje vestavěný přijímač pro bezdrátové termostaty na frekvenci 868 MHz. Obě jednotky sdílejí shodný koncept ovládání pohonů, čerpadla a kotle na DIN liště. • Lze k jednotce připojit pohony Watts VTZ 22CX?

Ano, 230V elektrotermické pohony Watts VTZ 22CX-230NC2 jsou s výstupy svorkovnice plně kompatibilní. Na každou zónu můžete paralelně připojit až 3 tyto pohony. • Mohu použít svorkovnici i v oceloplechové skříni rozdělovače?

Ano. Jelikož je model Taurus plně drátový a nevyužívá rádiový přenos, kovový plášť skříně rozdělovače ničemu nevadí (na rozdíl od bezdrátových variant). • Jak funguje 3minutová prodleva čerpadla?

Jakmile termostat v místnosti sepne, svorkovnice okamžitě pustí napájení do příslušného servopohonu. Protože elektrotermické voskové pohony potřebují k plnému vysunutí určitý čas (obvykle 1,5 až 3 minuty), čerpadlo a kotel sepnou až po uplynutí 3 minut, kdy je okruh bezpečně průchozí.
