AURATON RTH 8D PRO

Bezdrátová svorkovnice pro podlahové topení AURATON Aries – RTH 8D PRO (8 zón, na DIN lištu)

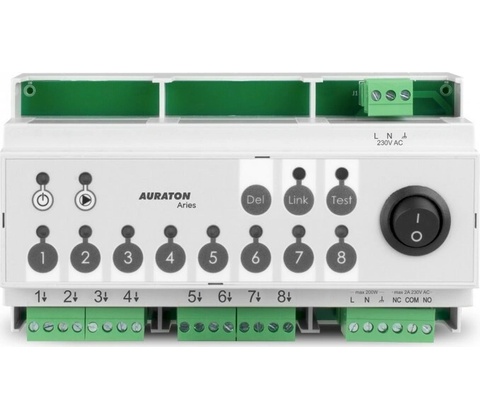

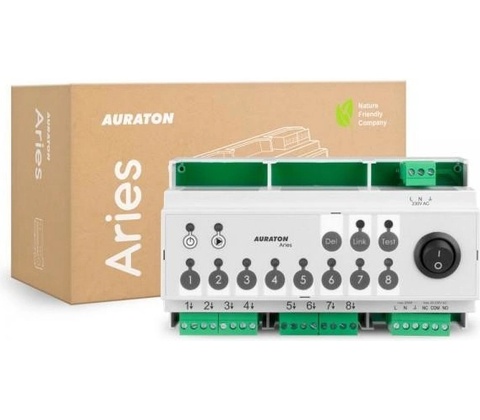

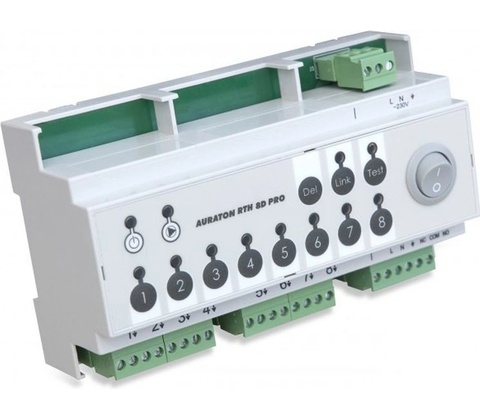

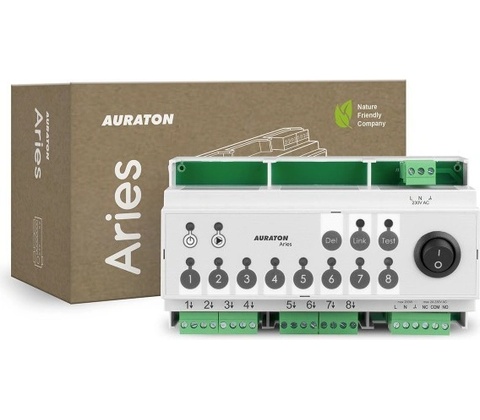

Bezdrátová centrální řídicí svorkovnice AURATON Aries (RTH 8D PRO) představuje modulární ovládací terminál určený k montáži do elektrických rozvodnic na DIN lištu (standardní modulární šířka 9 modulů). Zařízení slouží k bezdrátovému propojení až 8 prostorových termostatů AURATON (nebo teplotních čidel LMS) s elektrotermickými pohony na rozdělovači. Zcela eliminuje nutnost sekání drážek a složitého tahání kabelů mezi jednotlivými místnostmi a skříní rozdělovače.

Jednotka pracuje v bezdrátovém komunikačním pásmu 868 MHz s dosahem až 30 metrů v běžné zástavbě (až 300 m na volném prostranství). Je vybavena 8 nezávislými výstupními kanály 230 V (každý zvládne až 3 pohony, zatížení 30 W na zónu), přímým napájeným výstupem 230 V pro oběhové čerpadlo (až 200 W) a beznapěťovým relé se suchými kontakty (NO/COM/NC, 2 A / 230 V) pro spínání kotle či tepelného čerpadla. Významnou předností je 3minutové zpoždění spuštění čerpadla a kotle – pohon dostane čas se naplno otevřít, než čerpadlo začne tlačit vodu do okruhu, což brání jeho hydraulickému přetěžování. Pro usnadnění instalace je jednotka osazena odpojitelnými (vytahovacími) svorkovnicemi, akustickou i optickou LED signalizací a unikátním vestavěným testerem síly rádiového signálu.

Pro koho a do jakých instalací je bezdrátová svorkovnice AURATON Aries ideální:

• Rekonstrukce a novostavby bez přípravy kabeláže: Ideální řešení tam, kde nelze nebo není žádoucí sekat do zdí kabely od pokojových termostatů k rozdělovači.
• Rozdělovače podlahového topení s až 8 zónami: Nezávislé řízení teploty v jednotlivých místnostech prostřednictvím bezdrátových termostatů AURATON (např. 200R, 2025R, 2030R nebo 3021R).
• Kaskádové a vícepodlažní systémy: Umožňuje bezdrátové spárování až 10 jednotek do jednoho funkčního celku pro synchronizované spínání hlavního čerpadla a kotle.
• Systémy vyžadující bezpečný chod: Při výpadku signálu z termostatu automaticky aktivuje režim AUTO24 a udržuje topné cykly podle posledních 24 hodin.

Proč zvolit bezdrátovou svorkovnici AURATON Aries (RTH 8D PRO):

• 8 plně nezávislých zón: Každý kanál umožňuje spínat až 3 elektrotermické hlavice (celkem až 24 pohonů v systému).
• Modulární konstrukce na DIN lištu: Kompaktní tělo (šířka 9 modulů) přesně zapadá do běžných instalačních rozvodnic a plastových skříní.
• Odpojitelné vytahovací svorky: Výrazně urychlují a usnadňují zapojování vodičů v těsných rozvodnicích.
• Chytré 3minutové zpoždění čerpadla: Čerpadlo a kotel sepnou až po otevření servopohonů, čímž se chrání čerpadlo před chodem do zavřeného okruhu.
• Suché beznapěťové relé kotle (NO/COM/NC): Bezproblémové spínání jakéhokoliv plynového, elektrického či peletového zdroje tepla.
• Integrovaný tester rádiového signálu: Pomocí LED diod přímo na panelu zkontrolujete sílu signálu z každého termostatu bez dalších měřicích přístrojů.
• Automatická kontrola stavu hlavic: Jednotka každých 30 minut testuje neporušenost připojených pohonů a případnou vadu akusticky i opticky ohlásí.

Montážní doporučení a postup zprovoznění:

• Důležité: Montáž provádějte vždy do plastových rozvodnic na DIN lištu – kovové skříně stíní rádiový signál a zásadně zkracují dosah komunikace.
• Připojování kabeláže provádějte výhradně při odpojeném síťovém napájení 230 V. Využijte vytahovací zelené svorkovnice pro pohodlné zapojení mimo těleso modulu.
• Připojte napájení 230 V (L, N, PE), elektrotermické pohony 230 V na zónové svorky 1 až 8, oběhové čerpadlo na výstup čerpadla a spínací kontakt kotle na svorky relé (COM + NO).
• Párování termostatů: Podržte tlačítko vybrané zóny na 3 sekundy, po pípnutí začne LED blikat. Na bezdrátovém termostatu podržte párovací tlačítko déle než 5 s. Úspěšné spárování jednotka potvrdí 1s tónem.
• Pokud k zóně kromě termostatu přiřazujete i externí bezdrátový teploměr AURATON T-2, spárujte vždy nejdříve termostat a teprve poté teploměr.

Technické parametry:

• Výrobce / Model: LARS AURATON / Aries (RTH 8D PRO)
• Určení: Bezdrátová řídicí svorkovnice pro zónovou regulaci vytápění
• Způsob montáže: Na montážní DIN lištu (šířka 9 modulů) v plastové rozvodnici
• Napájecí napětí: 230 V AC, 50 Hz
• Vlastní příkon: cca 1,5 W
• Počet nezávislých topných zón: 8 zón
• Zatížitelnost výstupů pro pohony 230 V: 30 W na zónu (až 3 servopohony na zónu)
• Výstup pro oběhové čerpadlo ÚT: 230 V AC, max. 200 W
• Výstup pro kotel ÚT: Beznapěťové relé se suchými kontakty (COM, NO, NC), 230 V AC / 2 A
• Pracovní rádiová frekvence: 868 MHz
• Dosah bezdrátového signálu: cca 30 m v běžné budově / až 300 m na volném prostranství
• Zpoždění sepnutí čerpadla a kotle: 3 minuty
• Signalizace stavů: Optická (vícebarevné LED) a akustická
• Maximální počet spárovaných jednotek: Až 10 ks v jednom systému

Často kladené otázky (FAQ): • Proč se nesmí jednotka montovat do celokovové skříně rozdělovače?

Plechová skříň funguje jako Faradayova klec a odstíní bezdrátový signál 868 MHz. Jednotka AURATON Aries je navržena pro montáž do plastové domovní rozvodnice s průhlednými nebo plastovými dvířky, kde je zajištěn spolehlivý příjem signálu z celé budovy. • Co se stane, když se v termostatu vybijí baterie nebo vypadne signál?

Pokud svorkovnice ztratí kontakt s bezdrátovým termostatem, automaticky přepne danou zónu do bezpečnostního režimu AUTO24. V něm pokračuje v temperování podle naučených topných cyklů z posledních 24 hodin, takže místnost nepromrzne ani se nepřetopí. • Lze k jednotce připojit běžné elektrotermické pohony 230 V (např. Watts)?

Ano, výstupy zón jsou standardní spínané kontakty 230 V AC. Můžete použít jakékoliv běžné pohony 230 V NC (např. Watts VTZ 22CX-230NC2) do celkového příkonu 30 W na jednu zónu. • Jak funguje párování více jednotek pro jedno centrální čerpadlo?

Až 10 jednotek lze bezdrátově propojit pomocí funkce LINK. Jedna jednotka se nastaví jako GLOBÁLNÍ (ovládá hlavní kotel a čerpadlo) a ostatní jako LOKÁLNÍ. Kotel sepne, jakmile si teplo vyžádá libovolná zóna na jakékoliv propojené jednotce.
