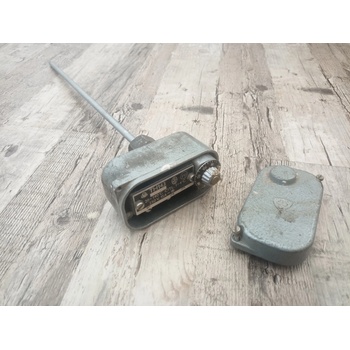

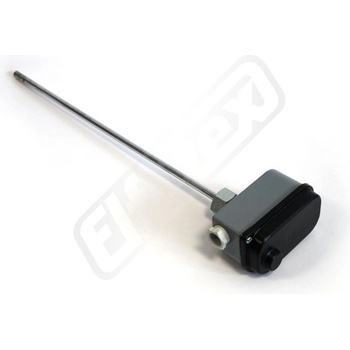

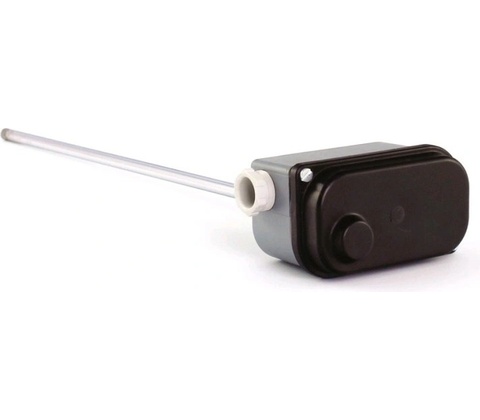

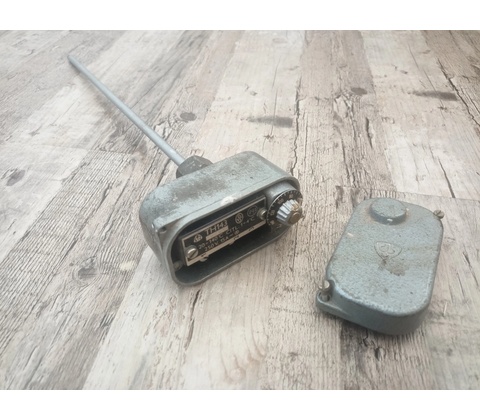

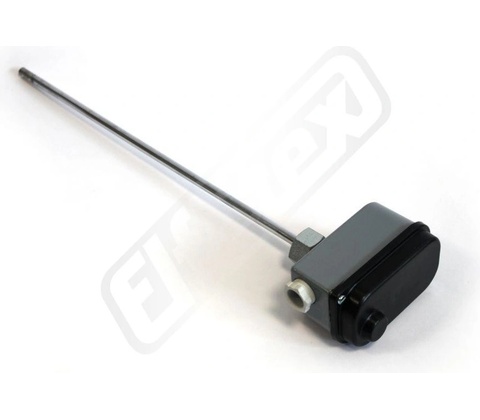

APATOR TH 143

termostat

Všechny jsou staré kusy, proto nerozlišujeme mezi novým, použitým a všechny jsou prodávané jako použité! -

Termostaty se skládají ze dvou hlavních částí: teplot­ního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Termostaty se vyrábí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky). Svorky jsou šroubové s mož­ností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Standardní provedení je opatřeno krytem svorek pro zabránění náhodného dotyku. Požadavek na provedení bez krytu svorek musí být uveden v objednáv­ce.

Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku. Na přání se k termostatům dodávají ochranné jímky.

NASTAVENÍ TEPLOTY

Regulačním knoflíkem u termostatů TH 160, TH 160.1, TH 160.2, TH 163, TH 164, TH 166, TH 167 a TH 169. Teplotu lze u uživatele přestavit v rámci jmeno­vitého rozsahu. - Ve výrobním závodě na základě specifikace v objednávce. Pevně nastavenou teplotu nelze u uživatele dodatečně měnit (TH 162 a TH 165).

TECHNICKÉ ÚDAJE

Přesnost nastavení ±10 % z regulačního rozsahu

Průměr stonku 8 mm

Max. teplota spínací hlavice 120 °C

Hmotnost max. 0,25 až 0,35 kg

Krytí

IP 00

Životnost 10 000 cyklů

Typ   Regulační rozsah [°C]

Diference spín. teploty [K]

Délka stonku  L1 ±3 [mm]  Délka termostatu

L ±3 [mm]  Jmenovité napětí, proud

Počet svorek  TH 160  20-80 2÷8 315 388 250 V, 15 A st 2  TH 160.1  20-75 2÷8 315 388 250 V, 15 A st 2  TH 160.2  20-80 2÷8 315 388 250 V, 15 A st 3  TH 162  20-160 1÷16 100 164 250 V, 15 A st 3  TH 163  50-90 6÷16 100 173 250 V, 15 A st 3  TH 164  30-160 2÷10 160 233 250 V, 15 A st 3  TH 165  20-200 1÷10 160 224 250 V, 15 A st 3  TH 166  100-200 1÷10 200 273 250 V, 15 A st 3  TH 167  20-100 1÷10 250 323 250 V, 15 A st 3  TH 167.1  -10-50 1÷10 250 323 250 V, 15 A st 3  TH 169  60-120 2÷8 315 388 250 V, 15 A st 2

TH 175  60-200 3 350 440 250 V, 15 A st 3
